Neutralglasfilter

Neutrale Dichte-Filter & Graufilter

SCHOTT NG 1, NG 3, NG 4, NG 5, NG 9 & NG 11

Besondere Eigenschaften

  • Neutrale Filtereigenschaften
  • In der Masse gefärbte, absorbierende Filter
  • Hohe erreichbare optische Dichte
  • Weitgehend konstanter Transmissionsgrad
  • Breite Auswahl an Filtergläsern mit unterschiedlicher optischer Dichte

Typische Anwendungen

  • Definierte Filter für die Abschwächung von Licht
  • Neutrale Dämpfungsfilter
  • Filter für optische Messgeräte
  • Optisches Messnormal
  • Neutral-Filtersatz für das Labor
  • Vorsatzfilter für Objektive
  • Neutraldichtefilter für Messsensoren
  • Neutral-Filter für die Fotografie
  • Fotografie-Filter zur Anpassung der Belichtungszeit
  • Graufilter in der Filmtechnik
  • Kamera / Objektiv-Vorsatzfilter zum Fotografieren mit Offenblende bei starkem Lichteinfall

Verwandte Filter, Beschichtungen & Webseiten

Preisanfrage



Es gibt viele verschiedene Bezeichnungen für Neutralglasfilter. Sie werden zum Beispiel als neutrale Dichte-Filter, ND-Filter, optische Dichtefilter, Neutraldichtefilter, Graufilter oder in Englisch als Neutral Density Filter bezeichnet. Es handelt sich bei dieser Art von Filtern um in der Masse gefärbte Strahlungsfilter mit einem in weiten Bereichen nahezu konstanten Transmissionsgrad und einer nur geringen Wellenlängenabhängigkeit. Ein großer Vorteil aller NG-Neutraldichtefilter ist ihre konstante Durchfärbung. Diese ermöglicht, dass praktisch jeder gewünschte Zwischenwert der Transmission der Graufilter nur durch Festlegung der Glasdicke erzielt werden kann.

Vor der Herstellung eines Graufilters wird zunächst der Filtertyp abhängig von dem geforderten Solltransmissionsgrad, welcher für die NG-Filter von SCHOTT für 546 nm definiert ist, ausgewählt (siehe Transmissionsgrad-Tabelle). Im Anschluss wird dann die Transmission der Filter auf Basis von Probemessungen der jeweiligen Schmelze durch Schleifen und Polieren auf eine ermittelte Solldicke eingestellt. Auf diese Weise wird schließlich am Ende die gewünschte optische Dichte oder Lichtdurchlässigkeit erreicht. Es ist auf Anfrage ebenfalls möglich, die optische Dichte für eine andere Wellenlänge festzulegen.

Neben vielen technisch-optischen Anwendungen werden die Graufilter häufig vor dem Objektiv einer Kamera in der Fotografie eingesetzt, um einfallendes Licht bzw. die Lichtmenge definiert abzuschwächen, also neutral zu filtern. Da die Neutraldichtefilter weitgehend farbneutral arbeiten, wird das Licht durch eine Reduzierung der Lichtmenge in der Farbwiedergabe nur geringfügig beeinträchtigt. Durch Verwendung der Graufilter vor dem Objektiv einer Kamera ist fotografieren selbst bei starkem Lichteinfall mit offener Blende und bei längerer Belichtungszeit möglich. In Fällen, in denen selbst eine maximal geschlossene Blende nicht ausreicht, um eine sehr lange Belichtungszeit zu erzielen, kann ein Filter mit hoher optischer Dichte vor der Kamera Abhilfe schaffen. Ausgedehnte Langzeitbelichtungen und spezielle Anwendungen in der Astrofotografie werden so möglich.

Für die Umrechnung von Transmission in optische Dichte und umgekehrt, stellen wir Ihnen ein Programm auf einer separaten Webseite zur Verfügung. Weitere Informationen bietet Ihnen unser kostenloses Berechnungsprogramm für die Kalkulation der Transmissionskurven aller optischen Glasfilter von SCHOTT. Mit diesem können Sie auch das Transmissionsverhalten der NG-Graufilter nach Ihren Angaben betrachten und analysieren.

Für Laboranwendungen oder für den Referenz-Messeinsatz fertigen wir auch Graufiltersätze nach Ihren Spezifikationen. Bitte senden Sie uns im Bedarfsfall hierzu Ihre Anfrage.

Wenn Sie Graufilter aus SCHOTT NG-Glas mit Ihren individuellen Abmessungen und Transmissionsanforderungen anfragen möchten, klicken Sie bitte auf nachfolgende Schaltfläche.

Preisanfrage



Spezifikationen


Optische Transmissionen
der SCHOTT NG-Filter bei 1 mm Dicke

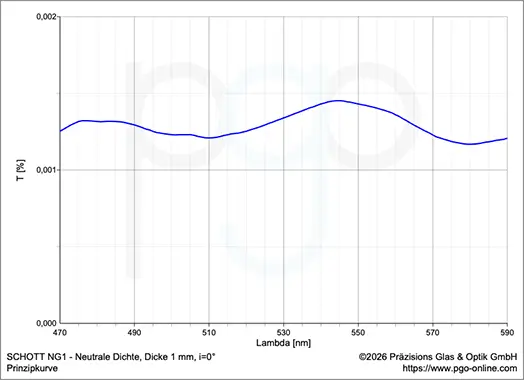

NG 1, NG 9 und NG 10 Graufilter
NG 1, NG 9, NG 10 Graufilter, Transmissionskurven
Transmissionskurven vergrößern

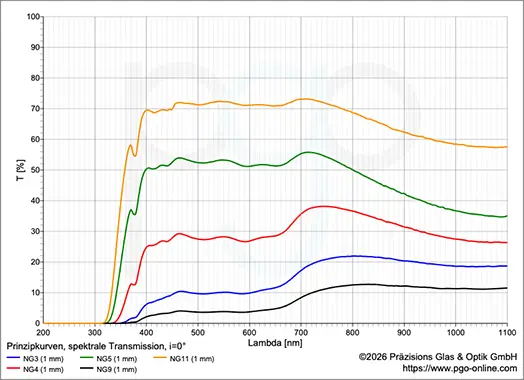

NG 3, NG 4, NG 5, NG 11 und NG 12 Graufilter
NG 3, NG 4, NG 5, NG 11, NG 12 Graufilter, Transmissionskurven
Transmissionskurven vergrößern

Zur individuellen Filter-Transmissionsberechnung aller Neutraldichtefilter nutzen Sie bitte unseren Online-Rechner für die optischen Glasfilter von SCHOTT.



NG-Filter Transmissionsgrad-Tabelle

(Definiert für 546 nm bei 1 mm Glasdicke)

Filter

Transmissionsgrad
NG 1 10-4
NG 10* 0,004
NG 9 0,04
NG 3 0,09
NG 4 0,27
NG 5 0,54
NG 11 0,72
NG 12* 0,89
Bitte den Filtertyp anklicken, um eine Anfrage zu starten.

Filter-Ausgangsmaterial

  • Unpoliertes SCHOTT Neutralglasfilter-Rohglas

Thermische Härtung

  • Eine thermische Härtung der Graufilter ist ab 3 mm
    Dicke möglich

Ebenheit

  • Abhängig von der Dicke des Filters
  • Bis Lambda/10 auf Anfrage

Oberflächenqualität

  • Typisch 80–50 scratch & dig (MIL–0–13830A)
  • Andere auf Anfrage

Max. Abmessungen

  • ca. 164 mm × 164 mm (rechteckige Filter)
  • ca. ø 10 mm (runde Filter)

Weitere Informationsn und detaillierte Filterspezifikationen erhalten Sie auf Anfrage.

* Die Herstellung von NG10 und NG12 Filtermaterial ist mittlerweile ausgelaufen. Von diesen Graufiltern sind jedoch möglicherweise noch geringe Restbestände verfügbar. Bitte senden Sie uns im Bedarfsfall Ihre Anfrage.


Alle gemachten Angaben und Spezifikationen sind mittlere Richtwerte und nicht garantiert. Bitte beachten Sie außerdem unsere "Hinweise zu Spezifikationen".
