Wärmeabsorptionsfilter aus SCHOTT KG1, KG2, KG3 und KG5

Besondere Eigenschaften

• Transparent für sichtbares Licht
• Breitbandige Wärmeabsorption
• Hohe IR-Sperrbandbreite
• Nahezu winkelunabhängige Durchlässigkeit
• Thermisch härtbar für höhere Betriebstemperaturen
• Weitgehend farbneutral
• Hohe optische Dichte für Infrarotstrahlung

Typische Anwendungen

• Effiziente Wärmeabsorption in Beleuchtungssystemen
• Absorption langwelliger infraroter Strahlung
• Filter in Beleuchtungssystemen
• IR-Sperrfilter
• Sensortechnische Anwendungen
• Wärmeschutzfilter in Projektoren

Verwandte Filter, Beschichtungen und Links

• SCHOTT-Filtergläser (SCHOTT-Farbglasfilter)
• SIR-Serie (Dielektrische, wärmereflektierende Spiegel)
• SIR-IR-Serie (IR-Reflexionsfilter mit erweitertem Sperrbereich)
• SCHOTT-Filter-Rechner (Berechnen von Filterkurven)

Wärmeabsorptionsfilter aus KG-Gläsern von SCHOTT werden bevorzugt in Beleuchtungssystemen eingesetzt, um die Wärmestrahlung einer Lichtquelle zu absorbieren. Die Wärme kann von den sich aufheizenden Filtern gezielt abgeführt werden. Bei Anwendungen mit hoher Temperaturbelastung ist eine thermische Härtung der Wärmeabsorptionsfilter erforderlich. KG-Wärmeabsorptionsfilter werden aus Rohglas in Form von geschliffenen Platten oder aus Walzglas gefertigt. Das Material der Wärmeabsorptionsfilter kann nach Kundenspezifikation geschliffen, poliert und nahezu beliebig bearbeitet werden.

Wenn Sie Wärmeabsorptionsfilter aus KG-Filterglas mit individuellen Abmessungen anfragen möchten, klicken Sie bitte auf nachfolgende Schaltfläche:

Preisanfrage



Online-Rechner für alle SCHOTT-Filter

Nutzen Sie unseren Online-Rechner für die Kalkulation der Transmissionskurven aller KG-Filter sowie von allen anderen verfügbaren SCHOTT-Filtern. Sie können einen oder mehrere individuelle Filter berechnen und in einer Transmissionskurve ausgeben lassen. Natürlich lassen sich ebenfalls alle KG-Wärmeschutzfilter detailliert mit dem Rechner analysieren.



Wo ist der KG4-Filter?

Die Herstellung des KG4-Filtermaterials wurde vor vielen Jahren eingestellt. Möglicherweise haben wir jedoch noch Restbestände am Lager. Bitte senden Sie uns im Bedarfsfall Ihre Anfrage.

Spezifikationen

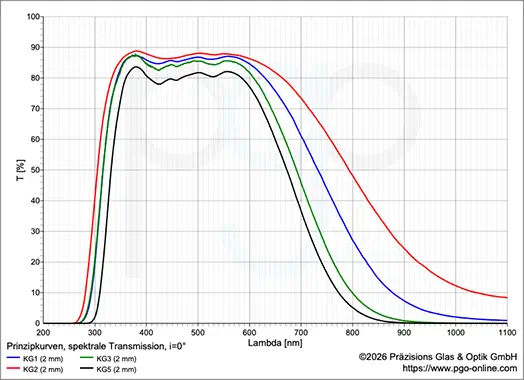

KG1-, KG2-, KG3- und KG5-Filter
Spektrale Transmission bei 200–1100 nm

Transmissionskurve im Filterrechner anzeigen

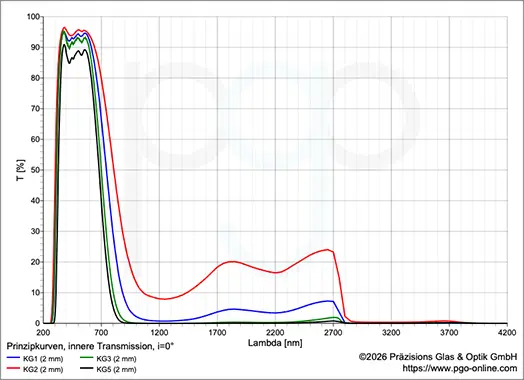

KG1-, KG2-, KG3- und KG5-Filter
Interne Transmission bei 200–4200 nm

Interne Transmission im Filterrechner anzeigen

Hinweis: Die spektrale Transmission beinhaltet die natürlich auftretenden Reflexionsverluste im Medium Luft und ist daher eine realistische Darstellung. Bei der internen Transmission werden diese Reflexionsverluste nicht berücksichtigt. Sie können in unserem Filterrechner auswählen, welche Transmissionsart Sie anzeigen möchten, und den Wellenlängenbereich frei einstellen.

Standarddicken und Abmessungen

KG-Absorptionsfilter werden aus Rohmaterial in Form von unpolierten Filterplatten hergestellt. Es existieren generell keine Standarddicken.

Eine schnelle Lieferung (typisch 1–2 Wochen) ist jedoch bei einer Dicke von 1 mm, 2 mm oder 3 mm bis zu einem Durchmesser von 49 mm oder, bei quadratischen Teilen, bis zu einer Abmessung von 50 mm × 50 mm möglich. Bitte senden Sie uns bei Bedarf Ihre Anfrage und Sie erhalten umgehend unser Angebot.

• Abmessungen: max. 165 mm × 165 mm
  (Bei Großmengen sind größere Abmessungen möglich.)
• Mindestdicke 0,5 mm
• Maximaldicke bis zu 10 mm (materialabhängig)

Material

• SCHOTT KG1 – KG5 Wärmeabsorptionsfilterglas

Beschichtung

• Zusätzliche optische Beschichtungen auf Anfrage

Thermische Härtung

• Thermische Härtung ab 3 mm Dicke möglich

Ebenheit

• dickenabhängig
• bis λ/10 auf Anfrage

Oberflächenqualität

• Typisch 80–50 scratch & dig (MIL-0-13830A)
• Andere Qualitäten auf Anfrage

Auf Wunsch erhalten Sie weitere detaillierte Spezifikationen.

Alternativ zu diesen absorbierenden Filtern aus KG-Material steht Ihnen auch noch unser auf einer dielektrischen Beschichtung basierender SIR-Wärmeschutzfilter zur Verfügung.

Alle gemachten Angaben und Spezifikationen sind mittlere Richtwerte und nicht garantiert. Bitte beachten Sie außerdem unsere "Hinweise zu Spezifikationen".
